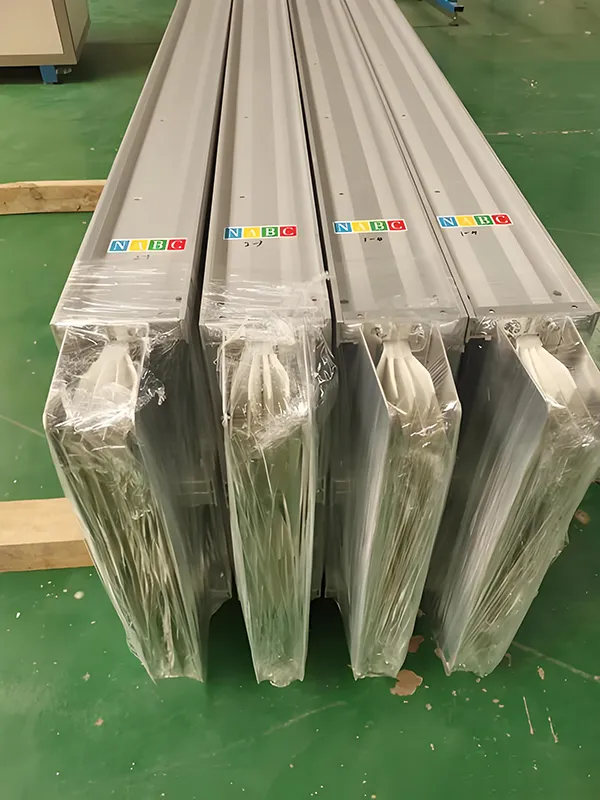

తక్కువ వోల్టేజ్ శాండ్‌విచ్ బస్‌వే

దాని కాంపాక్ట్ నిర్మాణం, అద్భుతమైన వేడి వెదజల్లడం మరియు బలమైన కరెంట్-వాహక సామర్థ్యం కారణంగా, తక్కువ వోల్టేజ్ శాండ్‌విచ్ బస్‌వే ఆధునిక విద్యుత్ పంపిణీ వ్యవస్థలలో ప్రధాన స్రవంతి ఎంపికగా ఉద్భవించింది.

కోర్ స్ట్రక్చర్ మరియు ఇన్సులేషన్ కాన్ఫిగరేషన్

•కండక్టర్ మెటీరియల్: అధిక స్వచ్ఛత విద్యుద్విశ్లేషణ రాగి (స్వచ్ఛత ≥ 99.9%); వాహకత మరియు ఆక్సీకరణ నిరోధకతను మెరుగుపరచడానికి ఉపరితలం ఐచ్ఛికంగా వెండి పూతతో లేదా టిన్ పూతతో ఉంటుంది.

ఇన్సులేషన్ పదార్థాలు:

•ప్రామాణిక రకం: దీర్ఘకాలిక కార్యాచరణ విశ్వసనీయతను నిర్ధారించడానికి క్లాస్ B ఇన్సులేషన్ మెటీరియల్స్ లేదా అంతకంటే ఎక్కువ (ఉష్ణోగ్రత నిరోధకత: 130°C)-పాలిస్టర్ ఫిల్మ్, మైకా టేప్ మొదలైన వాటిని ఉపయోగిస్తుంది.

•ఫైర్-రెసిస్టెంట్ రకం: మైకా టేప్ మరియు సిరామిఫైయింగ్ సిలికాన్ రబ్బరు యొక్క మిశ్రమ పొరను ఉపయోగిస్తుంది, ఇది 600°C నుండి 1000°C వరకు అధిక ఉష్ణోగ్రతలలో కూడా ఇన్సులేషన్ పనితీరును నిర్వహించగలదు.

•వాటర్‌ప్రూఫ్/తుప్పు-నిరోధక రకం: క్లాస్ H పాలిస్టర్-ఇమైడ్ లేదా ఎపాక్సీ రెసిన్ కాస్టింగ్ ద్వారా ఎన్‌క్యాప్సులేషన్ ఫీచర్‌లు; ఇన్సులేషన్ క్లాస్ క్లాస్ H (180°C)కి చేరుకుంటుంది, ఇది 50 సంవత్సరాల కంటే ఎక్కువ సేవా జీవితాన్ని అందిస్తుంది.

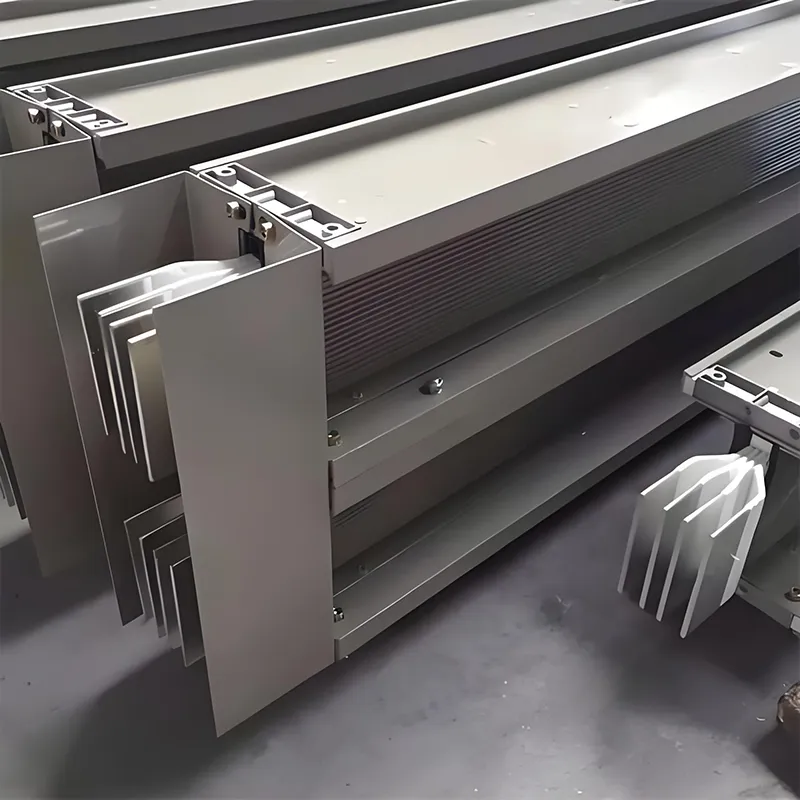

•"శాండ్‌విచ్" నిర్మాణ లక్షణాలు: ఫేజ్ కండక్టర్‌లు ఎటువంటి గాలి ఖాళీలు లేకుండా గట్టిగా పేర్చబడి మరియు కుదించబడి ఉంటాయి; అసెంబ్లీ పూర్తిగా కప్పబడి మరియు ఒత్తిడిలో అచ్చు వేయబడి, ప్రతిచర్య మరియు వోల్టేజ్ తగ్గుదలని గణనీయంగా తగ్గిస్తుంది.

కీ ఎలక్ట్రికల్ మరియు భద్రతా పారామితులు

ఉష్ణోగ్రత పెరుగుదల మరియు ఉష్ణ పనితీరు నియంత్రణ

ఉష్ణోగ్రత పెరుగుదల పరిమితులు (పరిసర ఉష్ణోగ్రత 40°C వద్ద):

కనెక్షన్ టెర్మినల్స్: ≤ 60 K (అనగా, గరిష్టంగా 100°C)

మెటల్ ఎన్‌క్లోజర్: ≤ 30 K (అనగా, గరిష్టంగా 70°C)

ఇన్సులేషన్ ఉపరితలం: ≤ 40 K (అనగా, గరిష్టంగా 80°C)

హీట్ డిస్సిపేషన్ మెకానిజం:

కండక్టర్ల ద్వారా ఉత్పత్తి చేయబడిన వేడి ఇన్సులేషన్ పొర ద్వారా మెటల్ ఎన్‌క్లోజర్‌కు నిర్వహించబడుతుంది, ఇక్కడ అది ఉష్ణప్రసరణ మరియు రేడియేషన్ ద్వారా వెదజల్లుతుంది.

అల్యూమినియం అల్లాయ్ ఎన్‌క్లోజర్ ఒక ఇంటిగ్రేటెడ్ హీట్ సింక్ ఫిన్ డిజైన్‌ను కలిగి ఉంది, ఇది 30% పైగా ఉష్ణ వెదజల్లే సామర్థ్యాన్ని పెంచుతుంది.

థర్మల్ ఎండ్యూరెన్స్ పరిమితులు:

ప్రామాణిక రకం: దీర్ఘకాలిక ఆపరేటింగ్ ఉష్ణోగ్రత ≤ 130°C

అగ్ని-నిరోధక రకం: 960°C వద్ద 90 నిమిషాలకు పైగా నిరంతర విద్యుత్ సరఫరాను నిర్వహించగల సామర్థ్యం

తారాగణం-రెసిన్ రకం: పర్యావరణ ఉష్ణోగ్రత పరిధిలో -40°C నుండి 130°C వరకు స్థిరంగా పనిచేయగల సామర్థ్యం

రక్షణ తరగతి (IP కోడ్) మరియు వర్తించే పరిసరాలు

మెకానికల్ మరియు ఇన్‌స్టాలేషన్ లక్షణాలు

ఎన్‌క్లోజర్ మెటీరియల్:

అల్యూమినియం మిశ్రమం: తేలికైన, తుప్పు-నిరోధకత, మరియు అద్భుతమైన వేడి వెదజల్లడం అందిస్తుంది; ప్రొటెక్టివ్ ఎర్త్ (PE) కండక్టర్‌గా ఉపయోగించడానికి అనుకూలం.

కోల్డ్-రోల్డ్ స్టీల్: అధిక నిర్మాణ బలం; ఫైర్-రిటార్డెంట్ పెయింట్‌తో పూత పూయబడినప్పుడు, ఇది అగ్ని-నిరోధక అనువర్తనాలకు అనుకూలంగా ఉంటుంది.

రెసిన్ కాస్టింగ్: నాన్-మెటాలిక్ ఎన్‌క్లోజర్‌ను కలిగి ఉంటుంది మరియు సమగ్ర "నాలుగు-మార్గం రక్షణ"-వాటర్‌ఫ్రూఫింగ్, తుప్పు నిరోధకత, పేలుడు నిరోధకత మరియు డస్ట్‌ఫ్రూఫింగ్‌ను అందిస్తుంది.

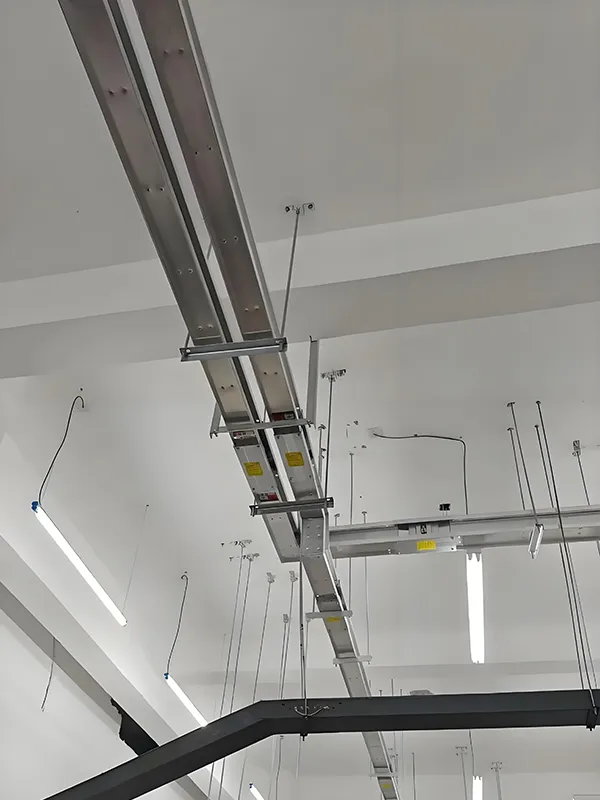

ఇన్‌స్టాలేషన్ విధానం:

±4mm సర్దుబాటు చేయగల సహనం పరిధితో సమాంతర లేదా నిలువు సస్పెన్షన్ మౌంటుకి మద్దతు ఇస్తుంది.

సపోర్ట్/హ్యాంగర్ స్పేసింగ్: స్ట్రెయిట్ విభాగాలకు ≤3మీ; వక్ర విభాగాలకు ≤1.5మీ.

కనెక్షన్ టెక్నాలజీ:

సింగిల్-బోల్ట్ రాపిడ్ కనెక్షన్: కనిష్ట కాంటాక్ట్ రెసిస్టెన్స్‌ని నిర్ధారించడానికి టార్క్ కంట్రోల్ మెకానిజంతో అమర్చబడి ఉంటుంది.

ఇంటెలిజెంట్ కనెక్టర్లు: నిర్వహణ పర్యవేక్షణ సామర్థ్యాలకు మద్దతు ఇస్తుంది, తద్వారా కార్యాచరణ వైఫల్యం ప్రమాదాన్ని తగ్గిస్తుంది.

ప్రత్యేక సాంకేతికతల విస్తరణ

అగ్ని-నిరోధక బస్బార్ ట్రంకింగ్ (NH రకం)

ఫైర్ రెసిస్టెన్స్ రేటింగ్: 1 గంట, 1.5 గంటలు, 2 గంటలు లేదా 3 గంటలు ఎంచుకోదగిన ఎంపికలు

థర్మల్ ఇన్సులేషన్ లేయర్: అల్యూమినియం సిలికేట్ ఫైబర్ ఫెల్ట్ (ఉష్ణోగ్రత నిరోధకత: 1250°C)

బాహ్య పూత: ఇంట్యూమెసెంట్ ఫైర్-రిటార్డెంట్ పెయింట్; రిటార్డ్ హీట్ ట్రాన్స్‌ఫర్‌కు అగ్ని బహిర్గతం అయినప్పుడు ఉష్ణ వాహకతను వేగంగా పెంచుతుంది

జలనిరోధిత బస్బార్ ట్రంకింగ్ (రెసిన్-కాస్ట్ రకం)

రక్షణ రేటింగ్: IP67–IP68

ఇన్సులేషన్ మెటీరియల్: అసంతృప్త పాలిస్టర్ రెసిన్ + అకర్బన పూరకాలు, సమగ్రంగా తారాగణం-మౌల్డ్

అప్లికేషన్ దృశ్యాలు: రైలు రవాణా, రసాయన మొక్కలు, తీర సౌకర్యాలు మరియు ఇతర తినివేయు లేదా తేమతో కూడిన వాతావరణాలు

తెలివైన బస్బార్ ట్రంకింగ్

ఉష్ణోగ్రత కొలత, ప్రస్తుత పర్యవేక్షణ మరియు లీకేజ్ అలారం మాడ్యూల్‌లను ఏకీకృతం చేస్తుంది.

బిల్డింగ్ ఆటోమేషన్ సిస్టమ్స్‌లో ఇంటిగ్రేషన్ కోసం RS485 లేదా వైర్‌లెస్ ట్రాన్స్‌మిషన్‌కు మద్దతు ఇస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

1. తక్కువ వోల్టేజ్ శాండ్‌విచ్ బస్‌వే అంటే ఏమిటి?

తక్కువ వోల్టేజ్ శాండ్‌విచ్ బస్‌వే అనేది కాంపాక్ట్ బస్‌వే పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్, ఇది దశల మధ్య ఇన్సులేషన్‌తో దగ్గరగా పేర్చబడిన కండక్టర్‌లను ఉపయోగిస్తుంది, ఆధునిక భవనాలు మరియు పారిశ్రామిక సౌకర్యాల కోసం అధిక కరెంట్ కెపాసిటీ, తక్కువ ఇంపెడెన్స్ మరియు సమర్థవంతమైన పవర్ ట్రాన్స్‌మిషన్‌ను అందిస్తుంది.

2. సాంప్రదాయ కేబుల్‌లతో పోలిస్తే శాండ్‌విచ్ బస్‌వే యొక్క ప్రయోజనాలు ఏమిటి?

సాంప్రదాయ కేబుల్‌లతో పోలిస్తే, శాండ్‌విచ్ బస్ డక్ట్ సిస్టమ్ మెరుగైన ఉష్ణ వెదజల్లడం, అధిక కరెంట్ మోసే సామర్థ్యం, ​​సులభంగా ఇన్‌స్టాలేషన్ మరియు సౌకర్యవంతమైన విస్తరణను అందిస్తుంది, ఇది పెద్ద విద్యుత్ పంపిణీ ప్రాజెక్టులకు అనువైనదిగా చేస్తుంది.

3. తక్కువ వోల్టేజ్ శాండ్‌విచ్ బస్‌వే సాధారణంగా ఎక్కడ ఉపయోగించబడుతుంది?

విశ్వసనీయమైన మరియు సమర్థవంతమైన విద్యుత్ పంపిణీ అవసరమయ్యే డేటా సెంటర్‌లు, వాణిజ్య భవనాలు, ఫ్యాక్టరీలు, విమానాశ్రయాలు, షాపింగ్ మాల్స్ మరియు ఎత్తైన భవనాల్లో ఇది విస్తృతంగా వర్తించబడుతుంది.

4. తక్కువ వోల్టేజ్ బస్‌వే సిస్టమ్‌లకు ప్రస్తుత రేటింగ్‌లు ఏవి అందుబాటులో ఉన్నాయి?

చాలా తక్కువ వోల్టేజ్ బస్‌వే సిస్టమ్‌లు ప్రాజెక్ట్ అవసరాలు మరియు సిస్టమ్ డిజైన్‌పై ఆధారపడి 400A నుండి 6300A వరకు ప్రస్తుత రేటింగ్‌లకు మద్దతు ఇస్తాయి.

5. నిర్దిష్ట ప్రాజెక్ట్‌ల కోసం బస్‌వేని అనుకూలీకరించవచ్చా?

అవును. Fenghua Electric వంటి వృత్తిపరమైన బస్‌వే తయారీదారులు మరియు సరఫరాదారులు ప్రస్తుత సామర్థ్యం, ​​సంస్థాపన వాతావరణం, రక్షణ స్థాయి మరియు ప్రాజెక్ట్ లేఅవుట్ ఆధారంగా అనుకూల బస్‌వే పరిష్కారాలను అందించగలరు.

6. పారిశ్రామిక విద్యుత్ పంపిణీకి శాండ్‌విచ్ బస్‌వే సురక్షితమేనా?

అవును. అధిక-నాణ్యత తక్కువ వోల్టేజ్ బస్ డక్ట్ సిస్టమ్‌లు బలమైన ఇన్సులేషన్, అధిక రక్షణ స్థాయిలు మరియు విశ్వసనీయమైన షార్ట్-సర్క్యూట్ నిరోధకతను కలిగి ఉంటాయి, సురక్షితమైన మరియు స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తాయి.

7. నేను నమ్మకమైన బస్‌వే తయారీదారుని లేదా సరఫరాదారుని ఎలా ఎంచుకోవాలి?

కొనుగోలు చేయడానికి ముందు మీరు బస్‌వే తయారీదారుల ఉత్పత్తి అనుభవం, ధృవపత్రాలు, ప్రాజెక్ట్ కేసులు, అనుకూలీకరణ సామర్థ్యం మరియు సాంకేతిక మద్దతును అంచనా వేయాలి.

8. నేను తక్కువ వోల్టేజ్ శాండ్‌విచ్ బస్‌వే కోసం కొటేషన్‌ను ఎలా పొందగలను?

ఖచ్చితమైన తక్కువ వోల్టేజ్ బస్‌వే ధరను పొందడానికి, మీరు సాధారణంగా ప్రస్తుత రేటింగ్, బస్‌వే పొడవు, ఇన్‌స్టాలేషన్ రకం మరియు ప్రాజెక్ట్ డ్రాయింగ్‌ల వంటి వివరాలను సరఫరాదారుకు అందించాలి.
